【 產 品 概 況 】

       柴油機帶機械應急消防具有重量輕、體積小、移動靈活、起動迅速、出水時間快、燃油箱容量大、耐腐蝕、使用可靠、維護方便等優點。在允許使用蓄電池的場合，該機組可安裝并使用蓄電池啟動裝置。

       本泵有手動和電起動兩種形式，用戶在訂貨時說明。口徑為φ40～φ65的泵組起動方式為手拉起動和電起動，柴油機形式為立式、單缸、四沖程、風冷。口徑為φ80～φ100的泵組采用彈簧起動器起動和電起動，柴油機形式為立式、多缸、四沖程、水冷。也可按風冷要求配套。

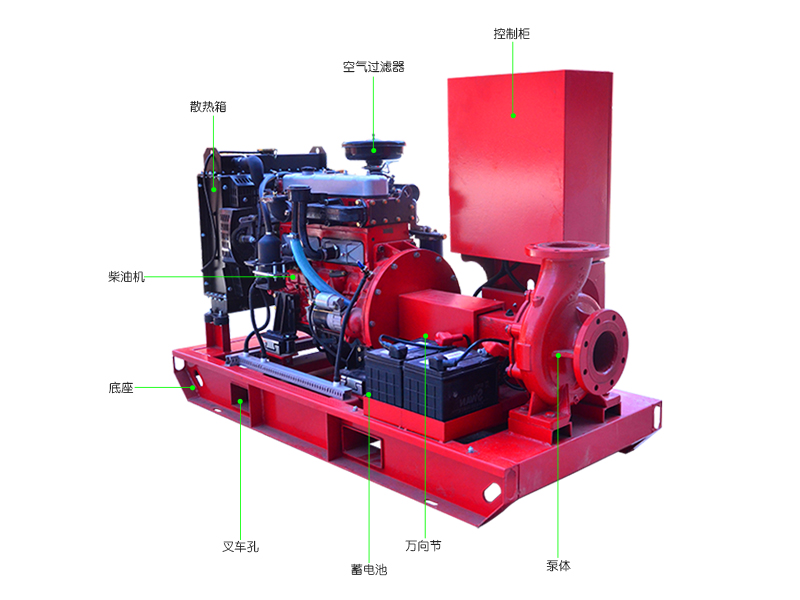

【 產 品 結 構 】

【 產 品 特 點 】

由柴油機、水泵、滑片式泵、機架等組成。

泵由葉拎、泵體、．泵蓋、出水閥等每件部件組成，由柴油機通過直聯泵軸直接驅動運轉，泵出水閥可在180°范圍內轉動，以改變出水方向。

泵的自吸由滑片式引水泵完成，滑片式引水泵佩帶手柄式控制離合器，引水時通過V型皮帶由柴油機帶動運轉，將進水管的空氣排出，產生真空度，引水器排出口有水花噴出時為引水完成。放開手柄可自行復位，引水器的旋塞同時關閉。

【 工 作 條 件 】

1．起動前的準備：起動前應認真詳細閱讀《柴油機使用說明書》及(CWY型船用使用說明書》，了解掌握機組的使用方法方可進行。

(1)檢查柴油機機油量，油量應在標尺上下限之間。注意必須使用CC-CD等級機油。夏季用CC30或CD30，冬季用CC20W/20或CD20W/20。

(2)檢查柴油機油箱油量，應使用輕柴油，加油量不超過過濾器內部紅色標志，不要讓灰塵或水混入燃油油箱。檢查電啟動線路應合格。

(3)檢查滑片式引水器油杯的油量，無油時嚴禁使用。

(4)泵機械密封腔應注滿滑油，以防運轉時干磨。

(5)安裝好進水管，出水帶及水槍，順時針關閉出水閥。進水管zui高點不得高于泵吸入口，以防吸進空氣使進水管存在氣囊。

2．柴油機的起動

(1)打開燃油箱開關。

(2)將柴油機調速操縱手柄往“運行"位置方向推移至中間位置。

(3)手拉起動，右手握緊起動手柄，慢慢把起動手柄拉過來，直至拉不動時再慢慢放開讓其返回，按下減壓手柄再慢慢放松。緊緊握住起動手柄，拉緊繩子，快速全力將繩子拉出來(必要時用雙手拉)。這時柴油機起動完畢。如果沒起動，應重復進行。起動后運轉2-3分鐘(應急時例外)后提高柴油機轉速。

注：電起動，請參閱隨機《柴油機使用說明書》。

(4)不影響安全的條件下可使用電啟動，轉動起動開關旋鈕即可將柴油機啟動(在禁止使用蓄電池的場合使用時，該機組不得配套蓄電池電啟動裝詈)。

(5)柴油機冬季起動困難時，拔出柴油機橡膠柱塞，灌入2CC機油，再把塞子塞好。

注意：塞子移開后柴油機會吸入灰塵造成損壞柴油機。

3．滑片式引水泵的操作

(1)柴油機起動后，無負載運轉2—3分鐘(應急時例外)再將調速操縱手柄推移至zui低位置提高柴油機轉速。此時，將滑片式引水泵的手柄往離開柴油機的方向推，使V型帶張緊帶動引水泵工作。

(2)滑片式引水泵排氣口有水花噴出，且壓力表指針突然起壓時，表示引水完成，緩慢打開出水閥，出水帶的水槍有水噴出。

(3)引水泵手柄復位，引水泵停止工作。引水泵的旋塞閥同時關閉。

4．運轉

(1)運轉時應按需要調整分水器開關的開度，使水泵在所要求的工況下工作。

(2)注意檢查柴油機運轉是否正常。否則應停機排除故障。

【 產 品 用 途 】

柴油機消防泵組適用于倉庫、碼頭、機場、石油、化工、電廠、液化氣、紡織、船舶、油輪等各種場合的消防供水和應急供水

主要用于船舶應急消防，同時也適用于工礦企業、港口碼頭、倉庫貨場等場所。
